دستگاه تست روغن ترانس

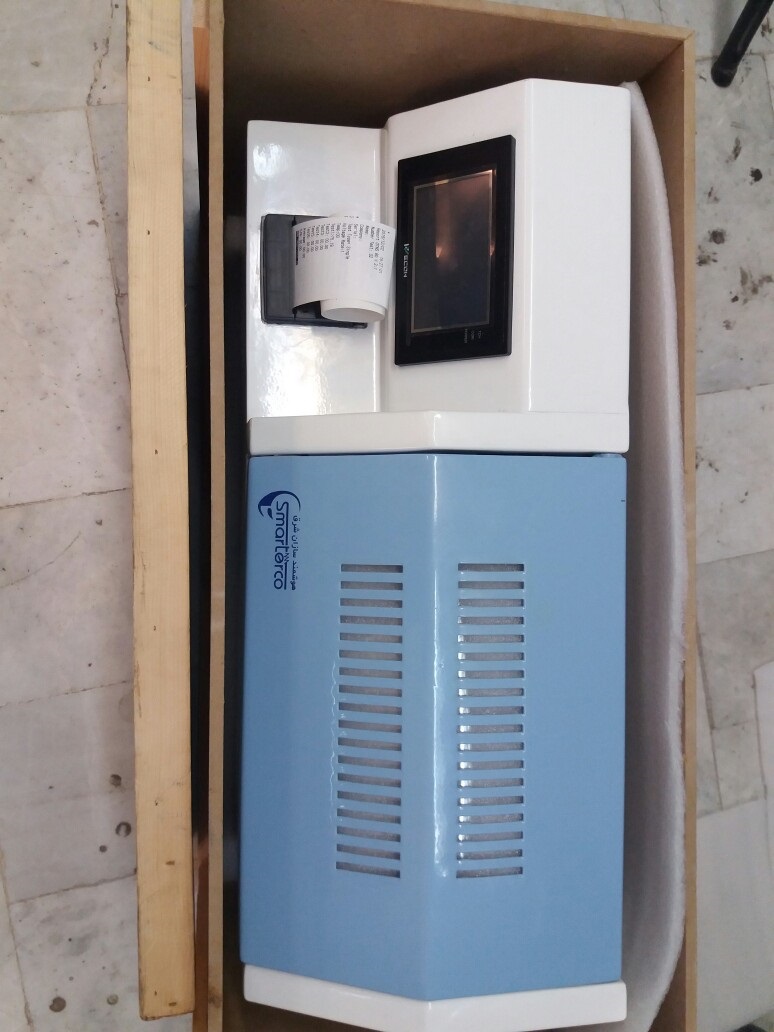

دستگاه تست روغن ترانس (oil tester )

برای تست روغن ترانس ازدستگاه تست روغن (oil tester) یا همانbreak down voltage test استفاده میشود.دستگاه فوق ازفناوری پیچیده ای برخوردار است که تا چندی قبل ،تنها شرکتهای بزرگ چند ملیتی قادر به ساخت آن بوده اند، اما اکنون به یاری خدا و تلاش 8 ساله تیم شرکت هوشمندسازان شرق ،فناوری ساخت دستگاه تست دی الکتریک روغن با کیفیت بالا و کاملا قابل رقابت با نمونه آمریکایی در داخل کشور بومی سازی شده است

کاربرد ترانسفورماتورهای بزرگ خطوط انتقال نیرو بسیار فراوان واهمیت وجود آنها بر کسی پوشیده نیست

قیمت بالای ترانسفورماتور که به طور میانگین بالاتر از ده میلیارد ریال میباشد ،این نکته را به ما گوشزد میکند که حفاظت و نگهداری ترانسهای قدرت بسیار بااهمیت است

بدلیل وجود جریانها و ولتاژهای بالا در داخل ترانسهای قدرت ،نیاز به یک مایع با قدرت دی الکتریک بالا جهت کاهش دمای سیم پیچها وجلوگیری از ایجاد جرقه داخلی بین سیم پیچها به شدت احساس میشود

این مایع در پریودهای مختلف باید از نظر عایقی مورد آزمایش قرار گیرد ،چرا که به مرور زمان بدلیل افزایش رطوبت ،افزایش ناخالصی هایی از قبیل لاک سیم پیچها وبراده های بدنه ترانس و ... میزان عایقی روغن افت میکند

اگر میزان عایقی روغن افت کند ،باعث جرقه بین سیم پیچ ها خواهد شد وبدنه متورم شده و درصورت عدم بازدید ،بدنه منفجر خواهدشد واثرات بسیار بدی چه از نظر ایمنی وچه از نظر زیست محیطی و ... خواهد داشت

علاوه بر تست عایقی و شکست روغن ترانسفورماتور ،از این روش تست میتوان برای تست عایقی هر مایع دیگری درآزمایشگاه ها استفاده کرد

از دیگر موارد کاربرد دستگاه شکست عایقی روغن در کارخانجات رنگسازی میباشد ،چرا که دانستن عایقی رنگها بسیار مهم وتعیین کننده است

از جمله كاربردهاي دستگاه تست دي الكتريك روغن در صنايع رنگسازي ،پالايشگاههاي نفتي ،نيروگاه اي توزيع برق،انتقال برق و توليد برق می باشد.

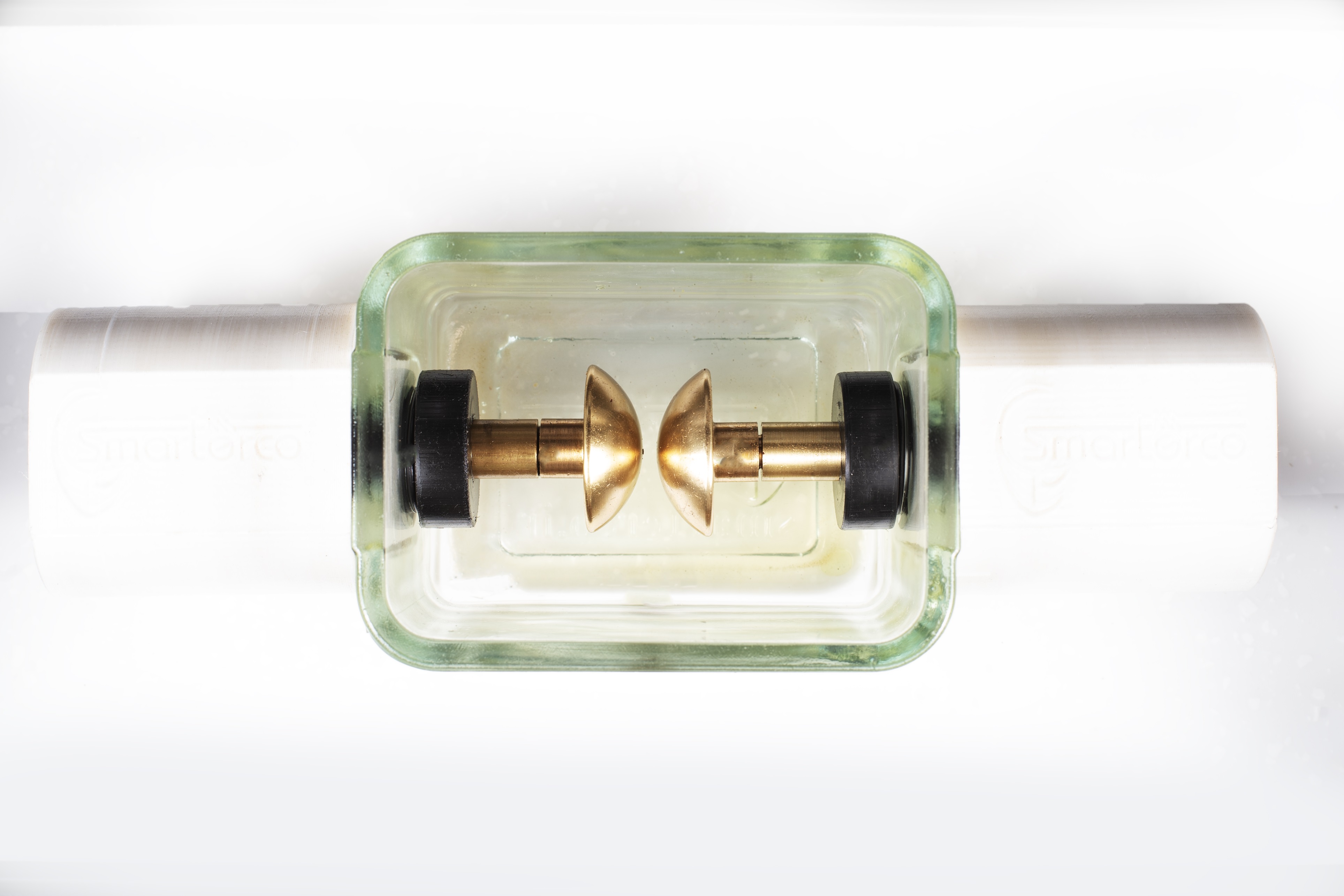

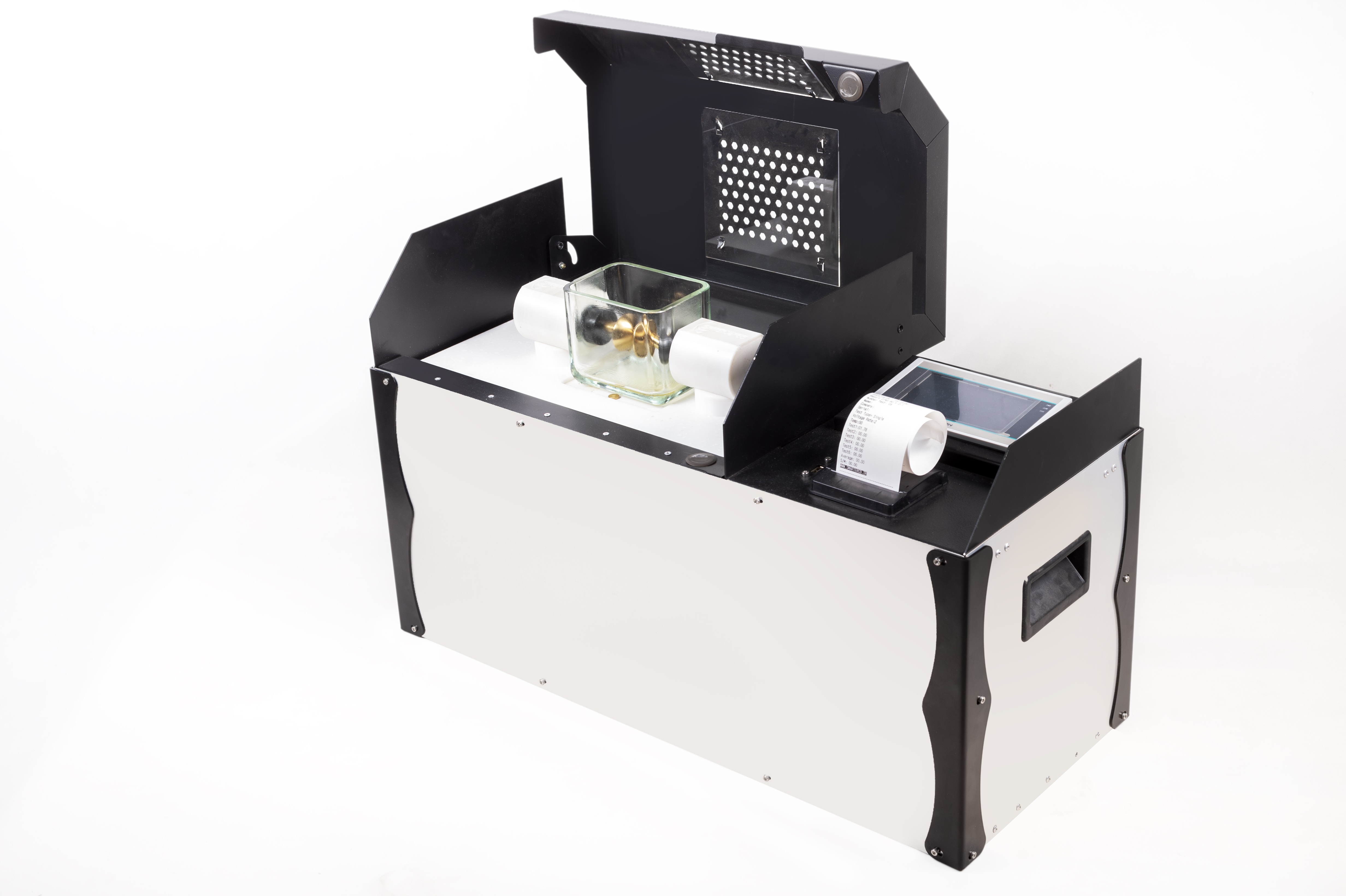

در دستگاه تست دی الکتریک ،یک محفظه روغن وجود دارد که در داخل این محفظه ،دوجوشن قرار گرفته است که پس از ریختن روغن داخل محفظه ،اختلاف ولتاژ بین دوجوشن افزایش مییابد. تا آنجا که به آستانه شکستن عایقی روغن برسد

سپس این ولتاژ قطع شده و عدد آن ذخیره میشود ،این عمل چندین مرتبه انجام میشود ودر نهایت میانگین این اعداد به عنوان یک عدد قابل قبول خواهد بود

باتوجه به ایجاد یک جرقه در محفظه روغن دستگاه به شکل یک تابع دلتا نویز ایجاد خواهد کرد.

همانطور که میدانیم تابع دلتا در حوزه فرکانس معادل یک ولت با فرکانس از منفی بینهایت تا مثبت بینهایت است، به این ترتیب نویز شدید تولیدی دستگاه نمایان میشود و خطرات این نویز زمانی بیشتر مشخص میشود که سطح دامنه تابع دلتا را تا حد یک صد هزار ولت افزایش دهیم

در این شرایط هیچ دستگاه دیجیتال یا کامپیوتری در مجاورت این دستگاه نمیتواند فعالیت درستی داشته باشد .لذا کنترل و راهبری چنین دستگاهی نیاز به روشهای جدید برنامه نویسی میکروپروسسوری دارد

این روش جدید در محل دفتر ثبت مالکیتهای فکری ایران ثبت و تأیید علمی اختراع از سازمان پژوهشها وشورای عالی انفورمایتک کشور را نیز کسب نموده است.

-تجربه علمی محصول (شامل رفرنسها و تأیید علمی محصول تولید شده–

ثبت اختراع با عنوان «معیار سنج عایقی مایعات نفتی وغیرنفتی »

تأییدیه ازسازمان پژوهشهای علمی وصنعتی ایران

تأییدیه ازشورای عالی انفورماتیک کشور

تاییدیه استاندارد و کالیبره از مرکز شهید عباسپور

طرح برتر ملی در جشنواره علم تا عمل

تأییده ازشرکتهای طرف قرارداد خرید این دستگاه

تاییده از شرکت بهره برداری و تعمیراتی مپنا

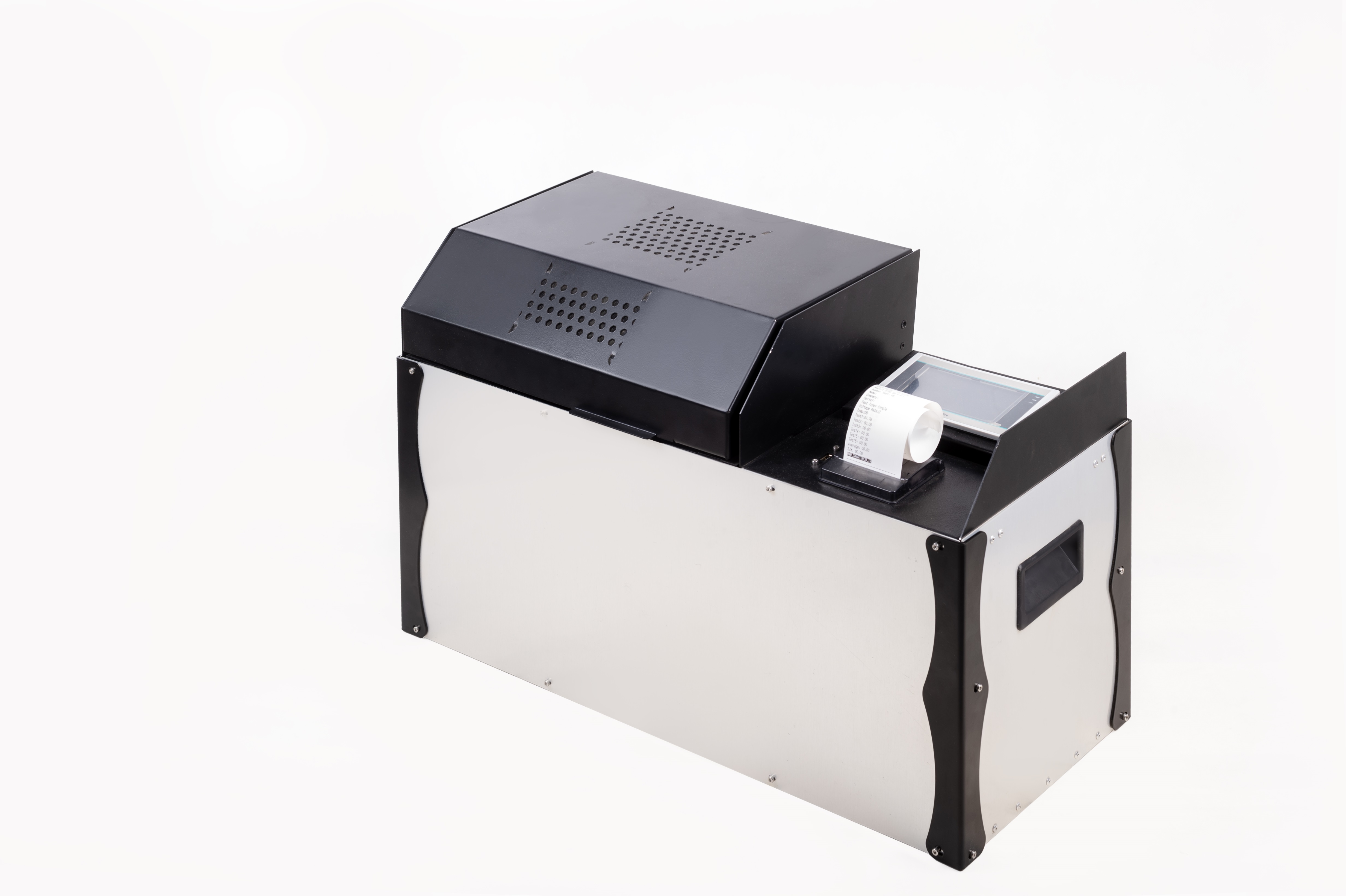

از جمله ویژگی های این دستگاه شامل

1-رابط گرافیکی بالا با صفحه نمایش لمسی

2-دارای اینورتر داخلی
